機床電氣實訓室簡介
2026-02-02 09:12
機床電氣實訓室簡介
一、 實訓室概況機床電氣實訓室是重點建設的專業實訓基地，旨在培養學生掌握現代機床電氣控制技術、PLC編程、數控系統調試及故障診斷的核心技能�？赏瑫r容納45名學生進行實操訓練，是集“教、學、做、賽、證”于一體的綜合性實踐教學平臺。
二、 硬件設施
實訓室配備了國內先進的機床電氣實訓設備，主要包括：
機床實訓臺： 涵蓋普通車床、銑床、磨床、鉆床等典型機床電氣技能實訓考核鑒定裝置。
控制系統： 既有經典的繼電器-接觸器控制系統，也配置了主流的PLC（西門子S7-1200/1500、三菱FX系列）控制系統及伺服驅動系統。
數控系統： 配備了發那科（FANUC）、西門子（SINUMERIK）及華中數控系統的教學型數控機床及仿真實驗箱。
檢測儀器： 數字萬用表、示波器、兆歐表、鉗形電流表及專用電路排故檢測儀。
輔助設備： 多媒體教學一體機、網絡化示教系統、安全用電防護裝置及工業級工具柜、3D虛擬機床及機床線路實訓裝置、萬能銑床實訓及技能考核裝置、機床PLC電氣控制實訓考核裝置。
三、 核心實訓項目
實訓室主要開展以下教學與訓練項目：
基礎技能： 機床電氣原理圖識讀、低壓電器選型、電氣柜布線與工藝配盤。
PLC應用： 梯形圖編程、變頻器參數設置、伺服電機控制、機床邏輯程序調試。
數控技術： 數控系統操作面板認知、G代碼編程、刀具補償設置、機床回零與對刀操作。
故障診斷： 主軸系統、進給系統、刀架系統的常見電氣故障排查與維修。
四、 教學功能與成效
實訓室嚴格執行“6S”管理標準，模擬企業真實生產環境。主要承擔《機床電氣控制》、《PLC應用技術》、《數控機床故障診斷與維修》等課程的理實一體化教學。近年來，依托該實訓室，學生在省/市級職業技能大賽中屢獲佳績，并為企業輸送了大量具備現場解決問題能力的高素質技術技能人才。
機床電氣電路實驗實訓室設備、機床電器控制實驗室設備通過實驗實訓使學生掌握典型機床電氣控制系統的安裝、調試及維護的操作技能，提高學生的動手能力。機床電氣電路實驗實訓室、機床電器控制實驗裝置還可用高級維修電工技能鑒定的培訓和考核。
機床電氣電路實驗實訓室、機床電器控制實驗室設備涵蓋了機電一體化技術、機械制造及自動化、數控設備應用與維護專業，培養學生識別并選用低壓電氣及常見電機的能力，分析、設計、安裝、調試電氣回路及PLC控制回路的能力，診斷和排除電路故障的能力。
機床電氣電路實驗實訓室、機床電器控制實驗室、機床電氣控制技術綜合實訓室設備可開設的實訓項目主要有：電路控制識圖與分析、車床電路的故障與診斷、銑床電路的故障與診斷、磨床電路的故障與診斷、鉆床電路的故障與診斷、數控系統的檢測與維修、數控故障設置與診斷等。
機床電氣電路實驗實訓室、機床電器控制實驗室設備功能：基于數控技術合機床電器工作原理，采用理實一體化教學模式，學習數控編程、模擬加工、機床電器系統的故障診斷和維修等技術技能。
機床電氣電路實驗實訓室、機床電器控制實驗室設備：普通車床電氣技能實訓考核裝置、萬能銑床電氣故障考核實訓臺、平面磨床電氣技能實訓考核裝置、搖臂鉆床電氣故障考核實訓臺，現代電氣控制系統安裝與調試考核裝置、數控機床四合一維修實訓系統和機床電氣控制柜等。
機床電氣電路實驗實訓室、機床電器控制實驗室開設課程：《數控機床電氣控制系統調試》、《機床電氣與PLC》、《數控機床故障診斷與維修》
機床電氣實訓室功能簡介
機床電氣實訓室共配備有機床電氣技能實訓考核鑒定裝置、數控機床維修技能實訓考核鑒定裝置、 綜合機床（車床、銑床、鉆床、磨床）電氣控制線路板及相關電氣設備、元器為學生提供電機與電氣控制技術、機床電氣控制技術、電梯控制技術、機電一體化等課程配套教學實訓。為機電設備維修與管理、機械設計與制造、電梯工程等專業學生動手提供平臺。
主要設備有：
DB-JC15 3D虛擬機床及機床線路實訓裝置

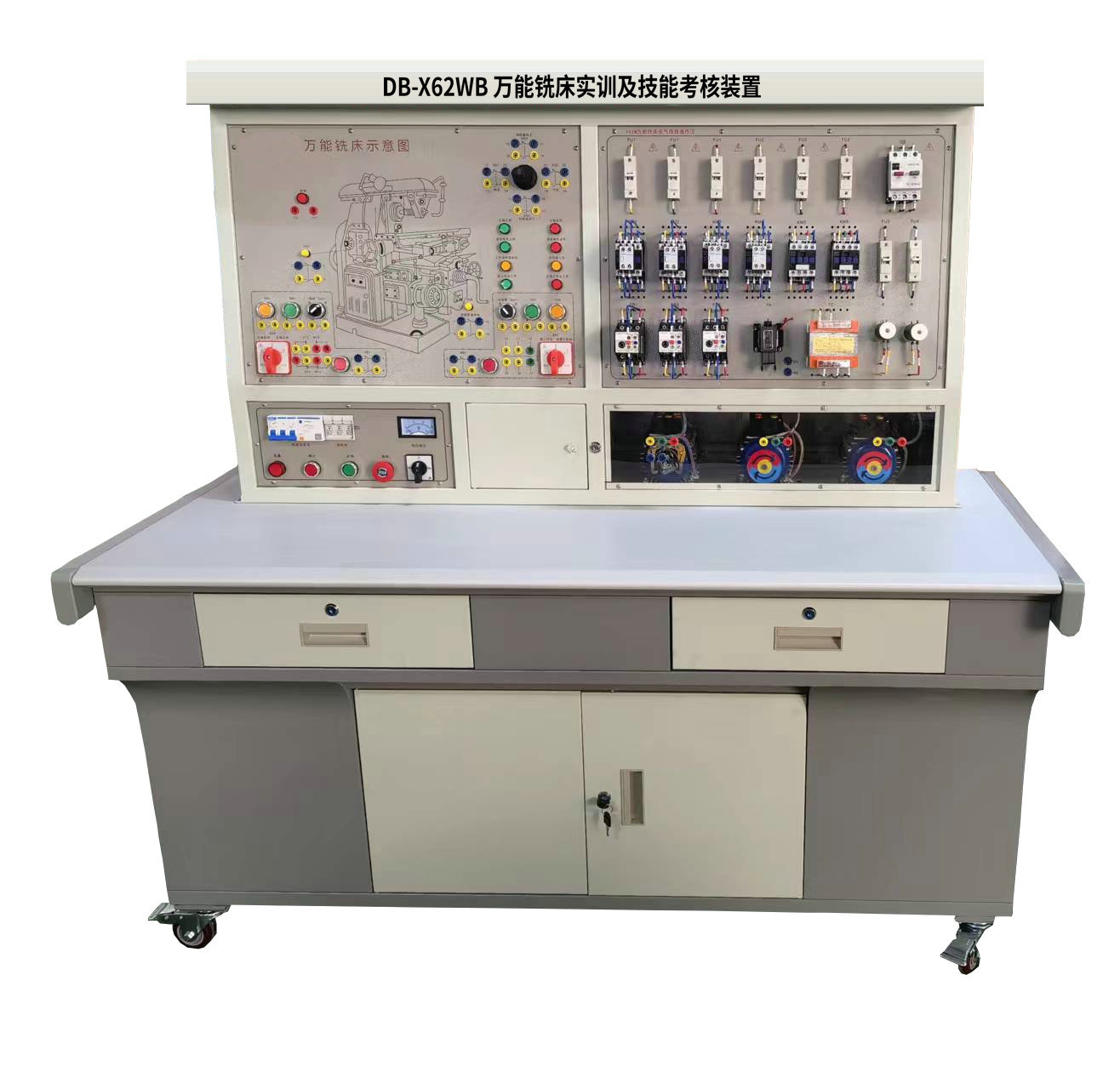

DB-X62WB 萬能銑床實訓及技能考核裝置
DB-760E 機床電氣技能實訓考核鑒定裝置
DB-07A 網絡化智能型機床電氣技能實訓考核裝置
