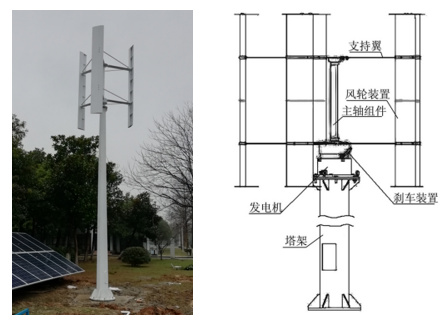

| 額定功率 | 5KW |
| 最大功率 | 6KW |
| 額定電壓 | 48V |
| 啟動風速 | 2.5m/s |
| 額定風速 | 18m/s |
| 最大風速 | 45m/s |
| 風機凈重 | 185kg |
| 風輪直徑 | 2.0M |
| 塔架高度 | 9M |
| 葉片高度 | 3.6M |
| 葉片數量 | 3片 |
| 葉片材質 | 鋁合金 |
| 發電機 | 三相交流永磁同步發電機 |
| 塔架類型 | 獨立塔架 |
| 保護 | 風機自我轉數保護/電磁制動 |
| 工作溫度 | -40℃-80℃ |
| 工作電壓： | 48VDC |
| 充電功率： | 5000W |
| 風機功率： | 5000W |
| 充電方式： | PWM脈寬調制 |
| 充電最大電流 | 116A |
| 過放保護電壓 | 41.5V |
| 過放恢復電壓 | 52.2V |
| 輸出保護電壓 | 59V |
| 卸載開始電壓（出廠值） | 60.5V |
| 卸載開始電流（出廠值） | 86A |

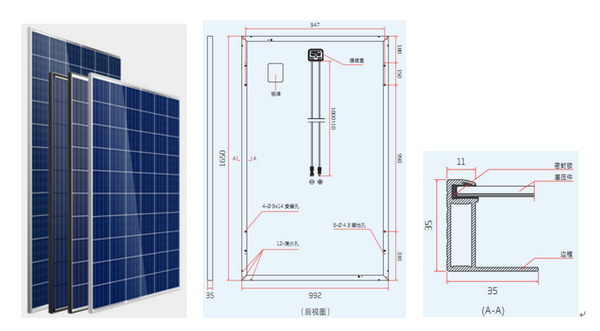

| 組件尺寸(L*W*H) | 1650*992*35mm |
| 最佳功率 | 260W |
| 最佳工作電壓 | 32.05±0.5V |
| 最佳工作電流 | 8.72±0.10A |
| 短路電流 | 8.85±0.10A |
| 開路電壓 | 42±0.5V |
| 直流側 | |
| 最大直流功率 | 5KW |
| 最大直流電壓 | 580V |
| 工作電壓范圍 | 125~550V |
| 最低直流電壓 | 125V |
| 最大直流電流 | 11A |
| 交流側 | |
| 額定功率 | 5KW |
| 最大交流側功率 | 5.5kVA（長時間運行） |
| 最大交流電流 | 20A |
| 最大總諧波失真 | <3%(額定功率時) |
| 額定電網電壓 | 220V |
| 允許電網電壓范圍 | 180~265V |
| 額定電網頻率 | 50/60Hz |
| 允許電網頻率范圍 | 47~52Hz/57~62Hz |
| 額定功率下的功率因數 | >0.99 |
| 隔離變壓器 | 具備 |
| 直流電流分量 | <0.5%額定輸出電流 |
| 功率因數可調范圍 | 0.9（超前）~0.9（滯后） |
| 獨立逆變電壓范圍 | 230V |
| 獨立逆變輸出電壓失真度 | <3%（線性負載） |
| 帶不平衡負載能力 | 100% |
| 獨立逆變電壓過渡變動范圍 | 10％以內（電阻負載0%⇔100%） |
| 獨立逆變峰值系數(CF) | 3:1 |
| 效率 | |
| 最大效率 | 97.6% |
| 保護 | |
| 直流側斷路設備 | 斷路器 |
| 直流過壓保護 | 具備 |
| 極性反接保護 | 具備 |
| 絕緣阻抗偵測 | 具備 |
| 交流過壓保護 | 具備 |
| 孤島保護 | 具備 |
| 模塊溫度保護 | 具備 |
| 常規數據 | |
| 體積（寬 / 高 / 厚） | 516 × 440 × 184 mm |
| 重量 | 30kg |
| 運行溫度范圍 | -25~+60℃ |
| 停機自耗電 | <5W |
| 冷卻方式 | 自然對流 |
| 防護等級 | IP65 |
| 相對濕度 （無冷凝） | 0~95%，無冷凝 |
| 最高海拔 | 2000m |
| 顯示屏 | LED&APP |
| BMS通訊方式 | USB2.0、Wifi |
| 類別 | 基本參數 | 高壓直流儲能系統 |
| 標稱參數 | 標稱電壓（V） | 48*N |
| 標稱容量（AH） | 50 | |
| 結構參數 | 電池模塊尺寸 | 440*410*89（W*D*H） |
| 電池模塊重量（KG） | 24 | |
| 主控模塊尺寸（MM） | 440*350*132（W*D*H） | |
| 主控模塊重量（KG） | 6 | |
| 電氣參數 | 放電電壓（V) | （54-45）*N |
| 充電電壓（V) | （52.5-54）*N | |
| 額定放電電流（A) | 25 | |
| 額定充電電流（A) | 25 |
| 類型 | 基于PASH技術的空冷自增濕燃料電池 | |
| 性能 | 額定功率 | 2500W* |
| 額定電壓 | 48V | |
| 額定電流 | 52.5A | |
| 電壓范圍 | 36-58V | |
| 燃料效率 | ≥50％ | |
| 燃料 | 氫氣純度 | ≥99.95％ |
| 氫氣工作壓力 | 0.5-0.6Bar | |
| 氫氣消耗量 | 13.1L/min(額定功率) | |
| 氧化劑/冷卻劑 | 空氣 | |
| 空氣壓力 | 常壓 | |
| 物流特性 | 質量 | 6600g |
| 系統體積（長寬高） | 850mm×900mm×860mm | |
| 工作條件 | 環境溫度 | -5℃—40℃ |
| 環境濕度（RH） | 10％－95％ | |
| 氫氣產量 | 800L/h（1atm） |
| 氫氣純度 | ≥99.8% |
| 氧氣純度 | ≥99.3% |
| 工作壓力 | 0.8MPa |
| 直流電耗 | ＜5KWh/m3 |
| 作用在高壓側 | 作用在低壓側 | ||
|
工作 模式 類別 |
恒流輸出 | 高壓側恒流輸出 | 低壓側恒流輸出 |
| 恒流輸入 | 高壓側恒流輸入 | 低壓側恒流輸入 | |
| 恒壓 | 高壓側恒壓 | 低壓側恒壓 | |
| MPPT輸入 | 高壓側MPPT輸入 | 低壓側MPPT輸入 | |
| 總線壓控電流源 | 高壓側壓控電流源 | 低壓側壓控電流源 | |
| 參數名稱 | 數 值 |
| 型 號 | DC30DC200P5KW |
| 高壓側參數 | |
| 優化 輸入/輸出電壓 | 250V |
| 輸入/輸出電壓VOHV范圍，誤差1% | 40V–250V |
| 最高限壓OVHV調節范圍，誤差1% | 0V–265V |
| 最低限壓UVHV調節范圍，誤差1% | 0V–260V |
| 高壓側輸出電流設定范圍，誤差1% | 3 - 30A |
| 外輸入壓控電流增益 | 0.1-6 A/V |
| 輸入/輸出電流過流/短路保護點 | 60A |
| 低壓側參數 | |
| 優化 輸入/輸出電壓 | 48V |
| 輸入/輸出工作電壓 VOLV范圍，誤差1% | 30V–120V |
| 最高限壓OVLV 調節范圍，誤差1% | 35V–130V |
| 最低限壓UVLV 調節范圍，誤差1% | 0V–110V |
| 低壓側輸出電流設定范圍，誤差1% | 3 - 50A |
| 外輸入壓控電流增益 | 0.1-12 A/V |
| 輸入/輸出電流 過流/短路 保護點 | 60A |
| 高低壓兩側交互參數 | |
| 電壓變比范圍（高壓/低壓） | 1.2 – 5.0 |
| 模式控制參數 | |
| 模式切換時間 | < 1mS |
| 切換模式到滿載輸出響應時間 | < 1S |
| 整機系統參數 | |
| 額定輸出功率 | 5KW(VOLV≥60V時) |
| 最大瞬時輸出功率 | 5KW |
| 轉換效率 | > 92% |
| 負載調整率 | < 2% |
| 待機功耗 | < 12W |
| 空載功耗 | < 20W |
| 冷卻方式 | 溫控風冷 |
| 允許環境溫度 | -25℃ - 60℃ |
| 溫度過熱保護點 | 80℃ |
| 輸入/輸出 反接保護 | √ |
| 保護撤銷后恢復工作時間 | 5S |
| 開機啟動時間 | < 5S |
| 紋波電壓 | < 0.5V |
| 通信參數 | |
| 通信方式 | RS485 |
| 通信協議 | MODBUS-RTU |
| RS485通信波特率 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| RS485通信隔離耐壓 | 1500V |
| 均流參數 | |
| 最大并聯模塊數量 | 64 |
| 模塊電流不均勻度 | < 10% |
| 均流控制方式 | 主從控制 |
| 均流信號傳輸方式 | RS485數字通信 |
| RS485通信波特率 | 768K bps |
| 通信協議 | 自定義 |
| 均流通信線最大長度 | < 160 m |
| 顯示參數 | |
| 顯示方式 | 4位LED數碼管 |
| 顯示內容 |
兩側電流，電壓，設定兩側工作電流 最低限壓，最高限壓 |
